農博基地-自然水資源 大藏聯合規劃設計


先前看過了農博現場後,我覺得水資源的項目太特別了,於是乎跟大藏聯合建築師事務所表達需求,希望能提供的這部分的資料,讓我能夠多少言之有物一些。但是專業不愧是專業領域,僅能略知皮毛與景點介紹一下啦!感謝大藏提供資訊

水資源與人類生活息息相關,不想用陳腔濫調的論點看待這個議題,

卻發現一切都是其來有自。

翻閱關於雲林水的相關議題,地下水超抽問題/地層下陷問題/濁水溪沙塵暴/生態濕地,

都是一連串的高度關聯故事。

雲林一直身為台灣的魚米之鄉

故事可以歷史與地理的兩個面向開始探討,

但是這樣好像太學術了,我看了都會睡著,就當作說說故事吧,

我們這塊土地的小故事。長久以來,雲林一直身為台灣的魚米之鄉,

作為嘉南平原的北端腹地,

有一個重要的引水口來自林內的四號水門,將濁水溪的河水引導至嘉南大圳,

雲林的溝渠密布適合耕種。

水在生態的角色是負責第一級的生產者

小學的時候,大家都有上過自然課程,透過觀察的方式了解大自然與環境,

充滿好奇心的年紀,隱約還記得老師說過:

“動物與植物生長需要陽光/水/空氣”。

水在生態的角色是負責第一級的生產者,負責生產能量,調節雨洪,地下水補充,

以及生態繼承,因為生命是離不開水的,

突然想起一句老莊思想:”上善若水,水善利萬物而不爭,處眾人之所惡,故幾於道。”

上善若水,水善利萬物而不爭,處眾人之所惡,故幾於道。

道德經上的一句話,我是在電視上看到,覺得老莊思想友好深的寓意在裏頭。

水利萬物,而不爭功,又處於眾人所卑下地位,這正是水的可取之處,

也正是老子所謂「弱」的定義之一,而水的連綿不絕,水的排山倒海,

既至柔,又至強,這就是柔弱反而勝剛強的例子。

農博公園基地的自然水資源計畫

將高鐵站區附近的民生聚落汙排水,透過大排引入農博基地裡,

也就是廢水自然淨化過程,而且持續地將園區內的水回收利用,

其中自然蒸發與自然滲入的水分的損耗,仍然必須靠著大排將水源源不斷導入,

淨化後的水再利用為區內景觀用水、澆灌用水、非接觸清潔用水(沖馬桶)等!

並可涵養地下水,多餘的再回歸大排。

農博基地針對水資源兩大基軸

一個是水的來源計畫,另一個是水再利用計畫,

這些話題我們聽過很多,真正落實的機會並不多,

農博基地要實際實地的作出來,以自然工法與建築土木設計一次到位。

水的來源計畫

園區基地預估每日蒸發量130公噸、入滲量333公噸及澆灌需水量7公噸,

損失水量約為470公噸,與基地引進淨化水量3,000公噸相比,

可以充分滿足基地生態淨化水域循環運作的水量需求。

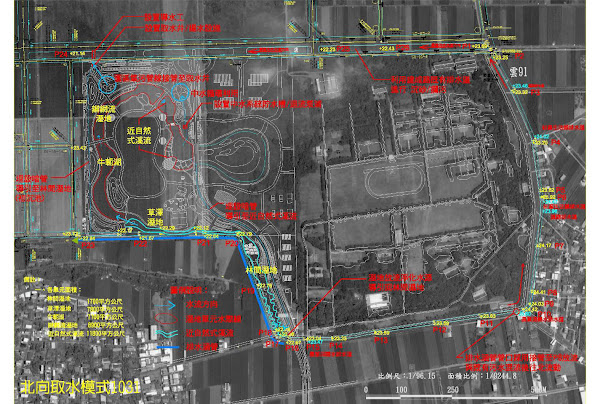

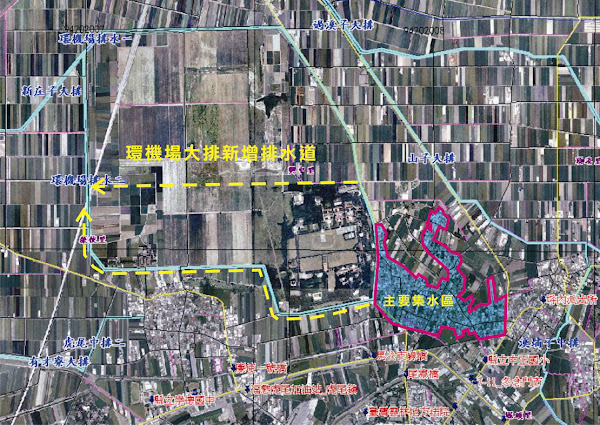

環機場大排主要集水區分為北向-環機場支線一及南向-環機場支線二,

集水面積總和為752.69公頃,排水路以土渠為主,排水路總長度為7,228公尺,

主要的集水區以尾寮社區、埒內里及安溪里部分社區及四周農業迴歸水為主。

水的再利用計畫

生活廢水是所有污水源裡最髒、最難處理的,

因生污污水帶有有機質(氮、磷、鉀等重肥)、垃圾、污泥等。

處理作法取自新竹頭前溪人工淨化池棲地營造及物種編排吳聲昱博士,

營造人工濕地淨化池的八大箴言:「一深一淺,彎彎曲曲,一高一低,一乾一溼。」

深水池的作用是沉澱,淺池則可過濾,

彎曲的水道則是將急流變緩水,

而水流從高處往低處流,沖刷而下時水與空氣接觸增加水中氧氣。

淨化水道視地形設計高低,減低流量並分流達到過濾淨化的功能,

從污水源開始經由過濾、淨化、排菌直到水質回到原點,

並提供濕地用水、植栽灌溉、衛生沖便及補充地下水源使用。

建立濃縮自然的農博基地(大藏聯合建築師事務所)

雲嘉南平原是台灣最大的平原,也是開發最早的農業產區。

乾旱少雨是其先天條件,後來的水利設施改善耕作環境,

但三百多年來不停歇的農業利用讓土地呈現貧瘠的狀態,加上近年來工業與農業爭水,

造成地下水超限利用、地層下陷等自然反撲現象。

位在雲林中心地帶、虎尾高鐵站區旁的農博基地,

可以說是都市開發的同時回饋給縣民的公園綠地,

也可以說是對數百年來人類過度使用土地的一個補償──建立一個濃縮自然的公園。

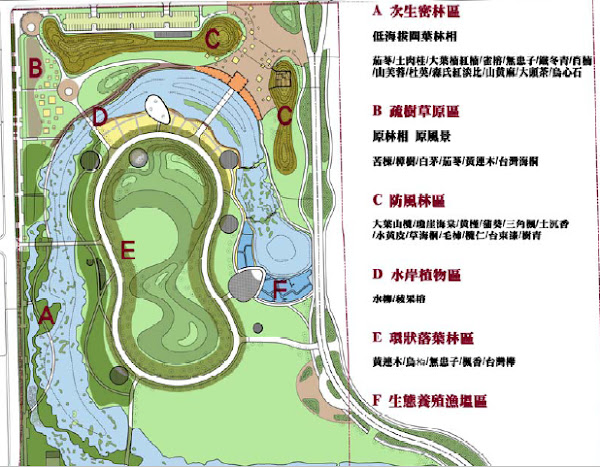

17.8公頃的農博基地原是台糖的甘蔗田,

因長期使用蔗粕與石灰當堆肥之故,土質偏鹼性、沙質化,像沿海的鹽土一樣。

而十幾年來國防部將它圍起來,任植物依著在地的土質、水文等條件自然演替,直至今日恢復為原始樹林的狀態,

遍地的茅草、苦楝樹、樟樹,彷彿回到三百多年前先民開墾之初的疏樹草原區。

雲林縣政府委託大藏聯合建築師事務所規劃設計,在這個農博基地裡,嘗試多樣前瞻性的環境改造工作。

人工溼地各單元主要功能一覽表(設施/概述)

導流工

導流堰、插槽式檔板、攔污柵、連通管

將建成路大排污水截流並抬升水位,經攔污柵的初步處理後再導入取水井內。

取水井

導流工連通管、揚水泵浦,電磁流量計、輸水管

為地下化的貯水設施,用以貯留導流工所截留之污水,並揚水至地勢較高的林間溼地。




近自然式溪流

連通管、溪流微棲境塑造、水生植栽

模擬虎尾溪中上游形態而建構的人工溪流,溪流間將加入短瀑、激流與淺灘等微棲境,

導入溼地淨化後的放流水作為活水來源,同時應用溪流的動態增加水體溶氧,

以提升放流水的水質與應用層面,最後以中水系統供應園區的澆灌與非接觸性用水。

林間溼地

連通管、溢流管、水生植栽

為保留現地既有的樟楝次生林而設置的大量陸島,

將本單形塑為水綠交錯的優質空間,也增加水流與岸際推移帶的接觸,提升污染削減效能。



牛軛湖

連通管、洪峰溢流管、繞流管、水生植栽

牛軛湖係自然河道變遷而殘存的溼地型態,屬於深水的開放水域型態,

在植栽設計上以浮葉型植物為主,週邊的陸域推移帶輔以挺水型植物,成為棲地多樣性的重要基礎

辮網流溼地

連通管、洪峰溢流管、繞流管、水生植栽

應用陸島與水域交錯而形成的密植型環境,

由水域包圍環繞的獨立陸島可形成不受干擾的良好棲境,

是許多鳥類等野生野物築巢的良好空間。

埤塘溼地

連通管、洪峰溢流管、水生植栽

其目標在於將既有池塘復育成為舊時的風貌,

故設計上仍保留部份深水域空間,

而週邊的陸域環境則重新調整為大面積的推移帶空間,成為棲地多樣性的重要基礎。

魚塘

連通管、洪峰溢流管、水生植栽

停止養殖之魚塭,在岸緣為大面積淺水域環境,

多為挺水性或先驅物種。而水域中央則保有深水域空間,

仍保有一定水體面積,環境因缺乏人為干擾,而呈現自然演替現象。

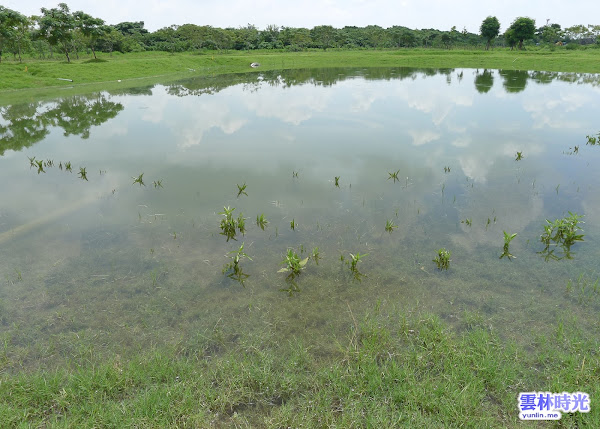

水田

連通管、洪峰溢流管、水生植栽、放流計量堰、中水系統貯水槽

以本土的水田為生態模擬意象,配合小型的灌渠進行供水與排水。

除了利用水田型態的溼地進行水質淨化外,

同時也呈現田間常見的水生經濟作物與伴生的生態系。

(本文為雲林時光與雲林縣政府合作之廣告計畫案文章)
